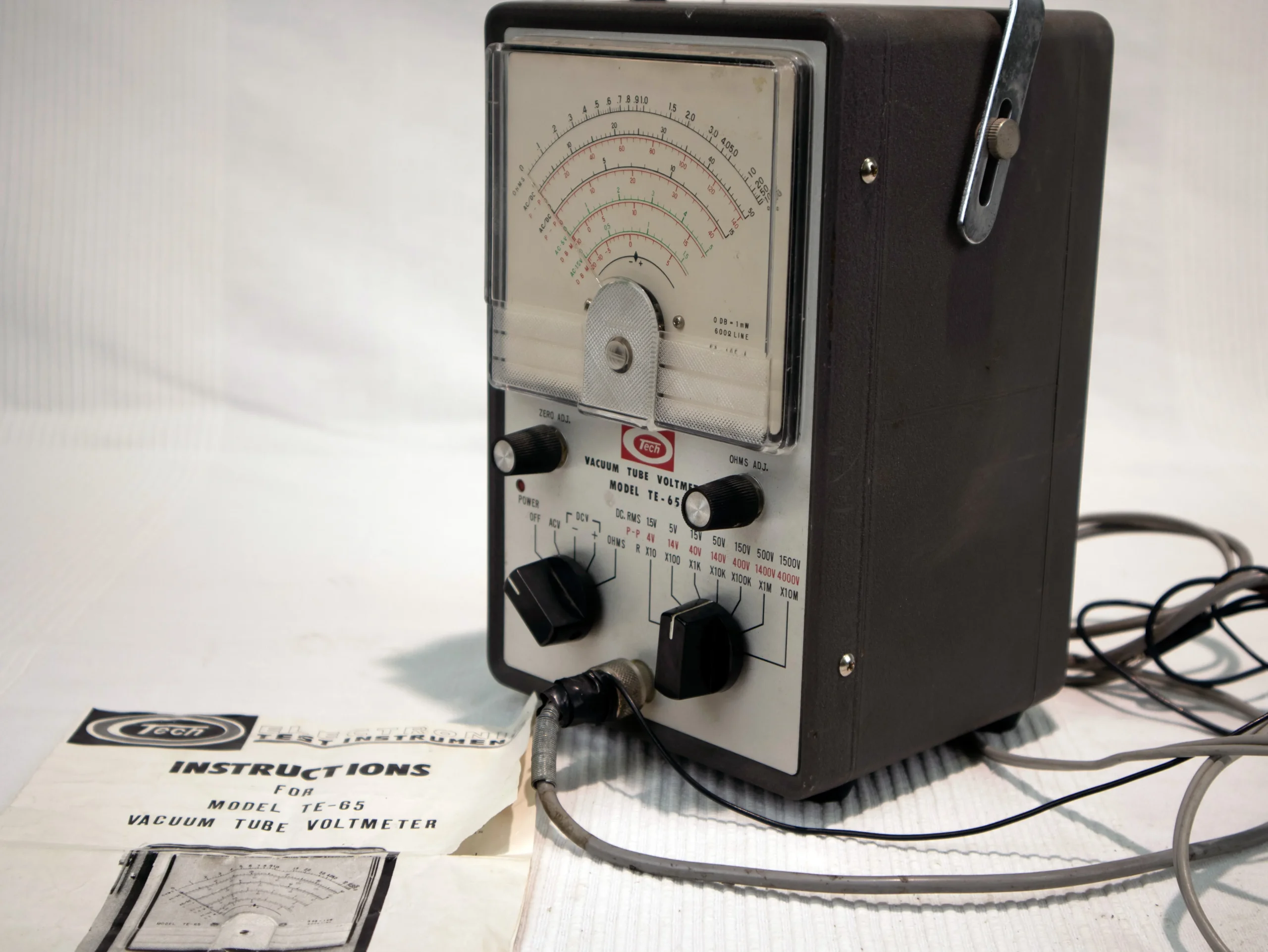

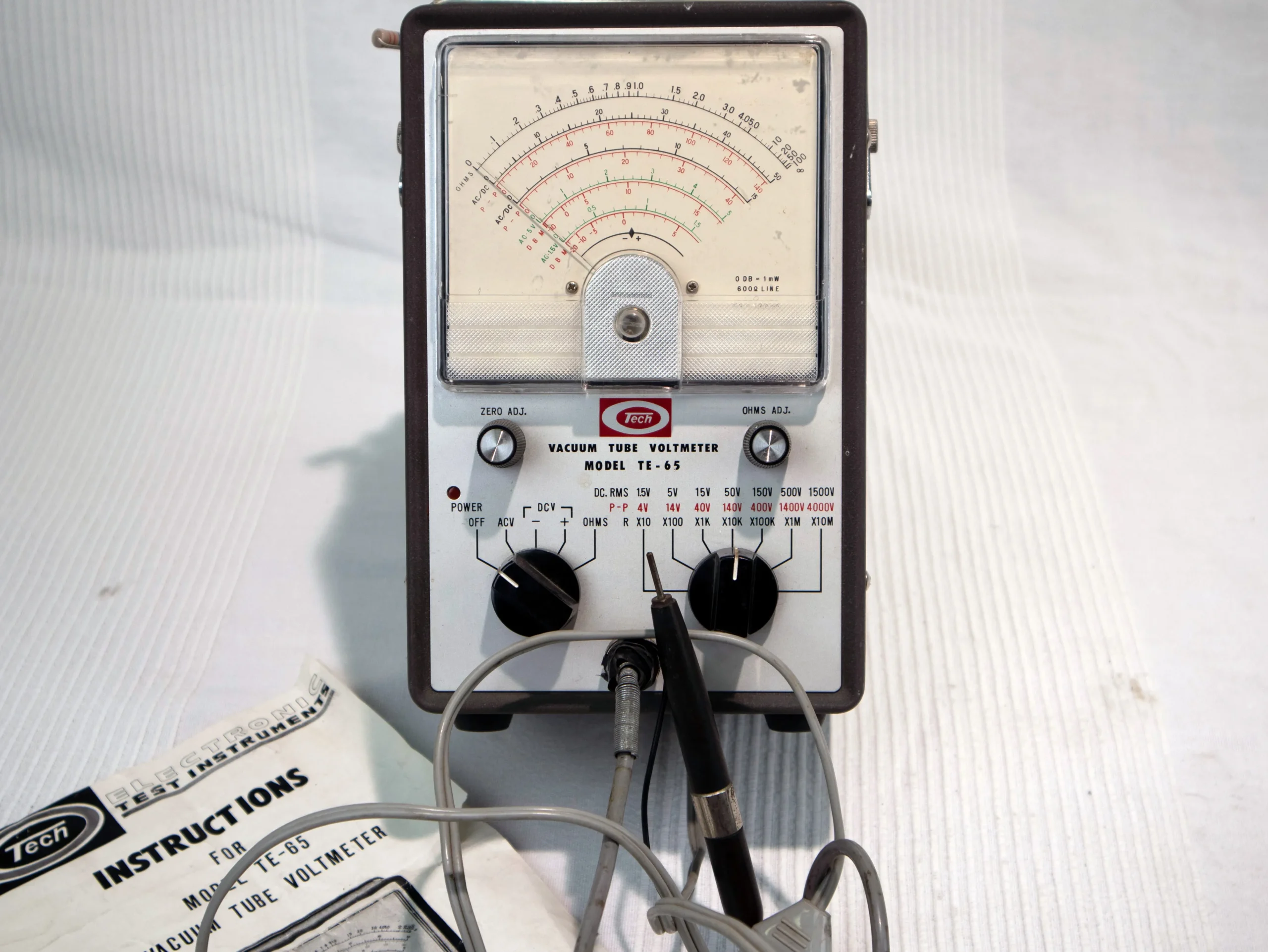

Βολτόμετρο Λυχνίας Κενού (Vacuum Tube Voltmeter – VTVM), από την ιαπωνική εταιρεία Tech Instruments Co. Ltd. (υπό το εμπορικό σήμα “Tech”). Εμφανίστηκε στις αρχές της δεκαετίας του 1970 (περίπου 1970–1972). Σχεδιάστηκε για εργαστηριακές μετρήσεις ακριβείας, τη δοκιμή ηλεκτρονικών εξαρτημάτων, καθώς και τη συντήρηση ή ευθυγράμμιση συσκευών ήχου και ραδιοφώνων λυχνίας.
Το VTVM TE-65 αποτελούσε απαραίτητο εργαλείο στα εργαστήρια ηλεκτρονικών πριν από την κυριαρχία των ψηφιακών πολυμέτρων (DMM). Η βασική του χρήση είναι η μέτρηση συνεχούς τάσης (DCV), εναλλασσόμενης τάσης (ACV, RMS και Peak-to-Peak) καθώς και ηλεκτρικής αντίστασης (OHMS).
Βασικά Χαρακτηριστικά & Ιδιαιτερότητες:
- Υψηλή Σύνθετη Αντίσταση Εισόδου (High Input Impedance): Λόγω της χρήσης εσωτερικών λυχνιών κενού για την απομόνωση και ενίσχυση του σήματος, το όργανο αντλεί μηδαμινό ρεύμα από το υπό δοκιμή κύκλωμα. Αυτό επιτρέπει εξαιρετικά ακριβείς μετρήσεις χωρίς να αλλοιώνεται η συμπεριφορά του κυκλώματος (loading effect).
- Υβριδική Σχεδίαση: Παρότι βασίζεται σε θερμιονικές λυχνίες (συνήθως δύο λυχνίες στο εσωτερικό του), το συγκεκριμένο μοντέλο της Tech ενσωματώνει και ιαπωνικούς ημιαγωγούς (τρανζίστορ/διόδους) της περιόδου, αποτελώντας ένα μεταβατικό δείγμα τεχνολογίας.

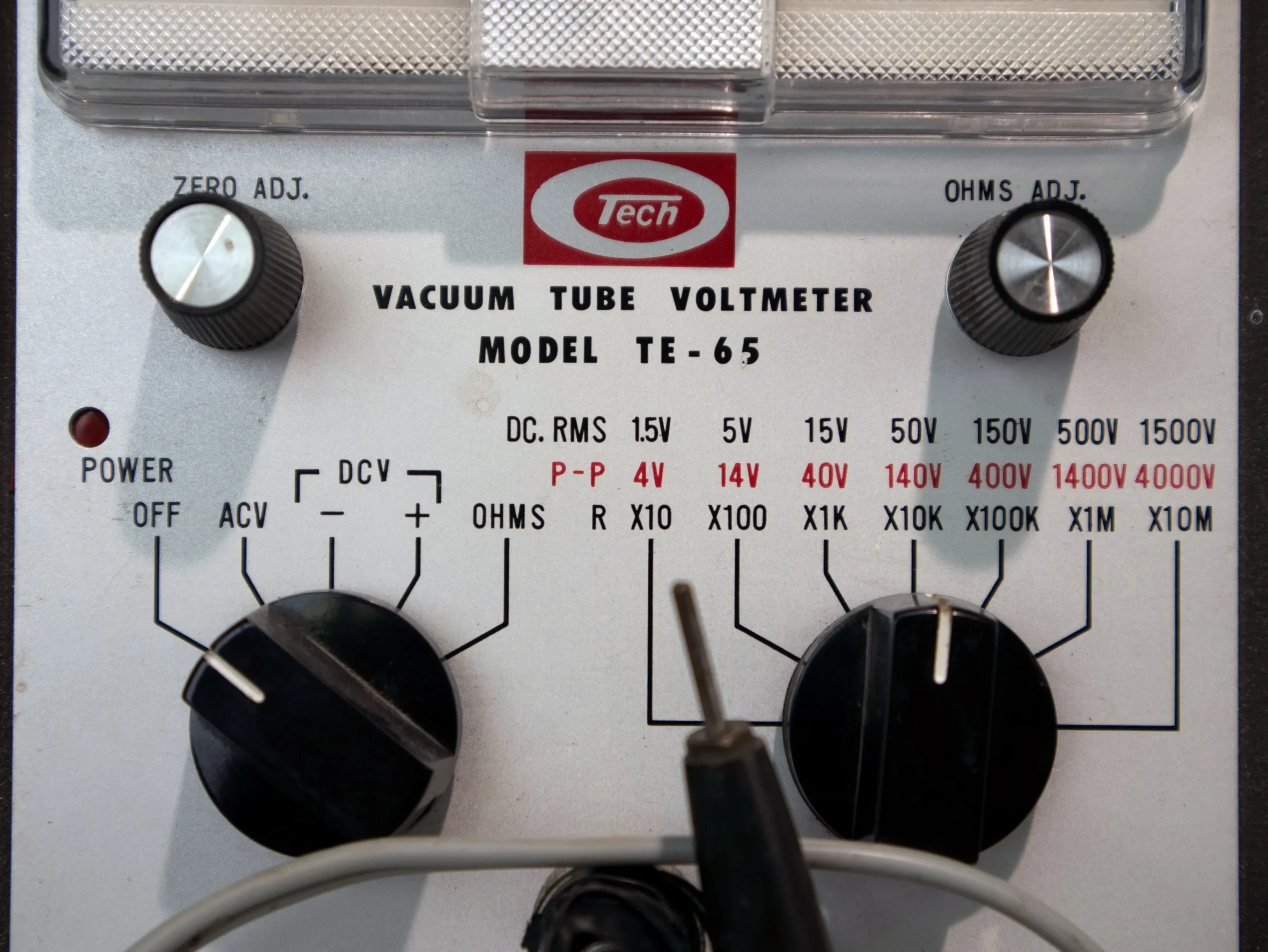

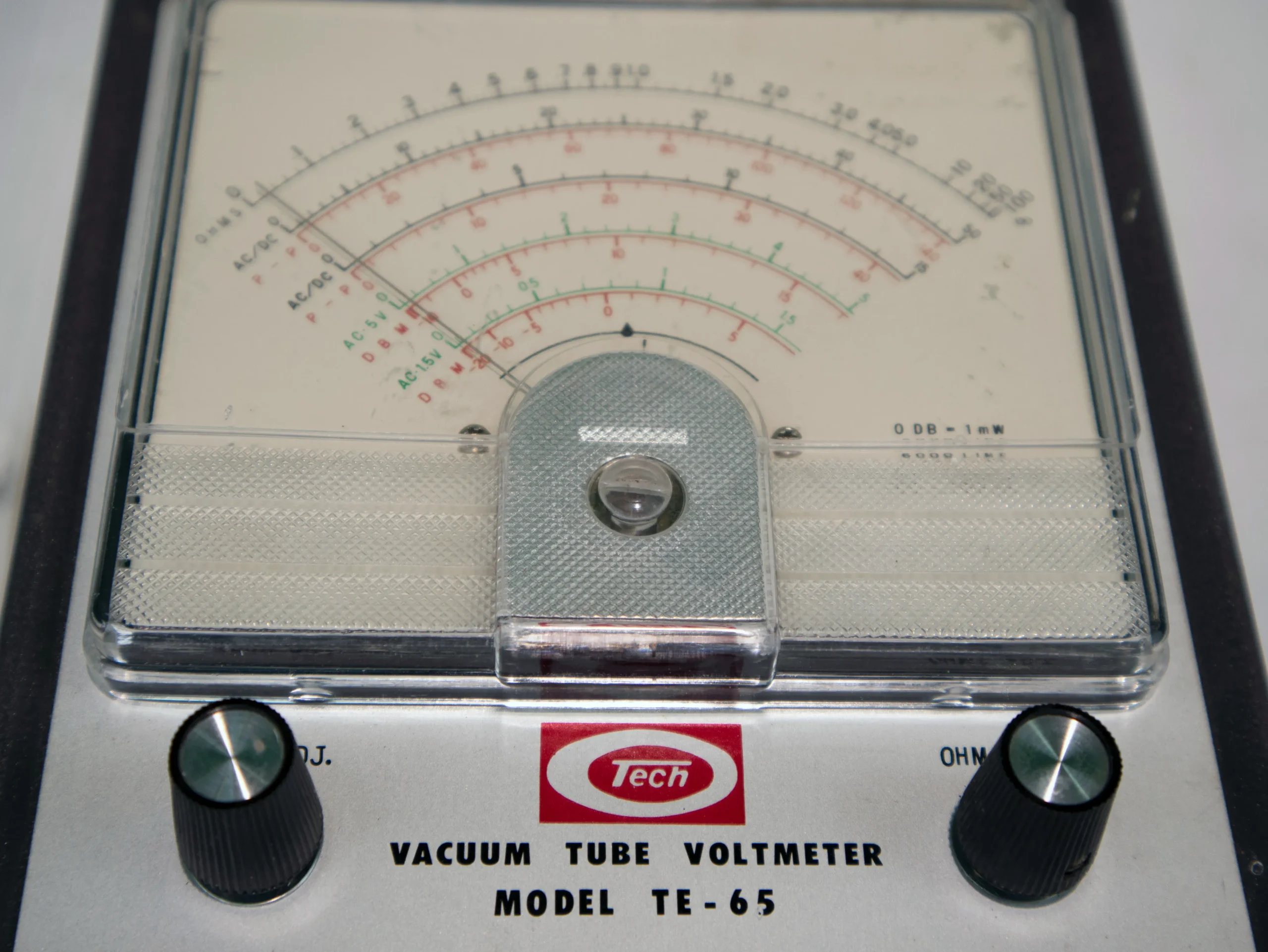

- Ευελιξία Κλίμακας: Διαθέτει μια ευανάγνωστη, μεγάλη αναλογική κεφαλή (D’Arsonval) με πολλαπλές βαθμονομήσεις. Στην πρόσοψη φέρει επιλογείς εύρους μέτρησης που φτάνουν έως τα 1500V (AC/DC) και πολλαπλασιαστές αντίστασης έως X10M, καθιστώντας το ικανό να μετρήσει τάσεις B+ σε κυκλώματα υψηλής ισχύος.
- Ανθεκτικότητα: Οι λυχνίες που οδηγούν τη βελόνα περιορίζουν το ρεύμα με φυσικό τρόπο, κάνοντας το όργανο εξαιρετικά δύσκολο να καεί ή να καταστραφεί από κατά λάθος υπερφόρτωση σε σύγκριση με τα απλά παθητικά πολύμετρα της εποχής.
Δείτε το εγχειρίδιο χρήσης
