Eκπαιδευτικός εργαστηριακός πίνακας για την πειραματική διδασκαλία βασικών κυκλωμάτων αυτοματισμού και ηλεκτρολογίας.
Κατασκευάστηκε από την Ideal Kit (μετέπειτα DiTech), μια πολύ γνωστή ελληνική εταιρεία που ειδικευόταν στην κατασκευή εκπαιδευτικού εξοπλισμού για εργαστήρια κατά τη διάρκεια της δεκαετίας του 1980 (ή αρχές της δεκαετίας του 1990). Ανάλογοι εργαστηριακοί πίνκες χρησιμοποιούνταν σε τεχνικά επαγγελματικά σχολεία, αλλά και σε ΤΕΙ και πανεπιστήμια για την πρακτική εξάσκηση των μαθητών και τη διεξαγωγή εργαστηριακών πειραμάτων στα βασικά ηλεκτρονικά κυκλώματα.
Ο πίνακας χρησιμεύει για την κατανόηση της λειτουργίας βιομηχανικών αυτοματισμών και τον έλεγχο φορτίων. Ο χρήστης δημιουργεί κυκλώματα συνδέοντας τα επιμέρους στοιχεία με καλώδια που καταλήγουν σε βύσματα μπανάνας (banana plugs).

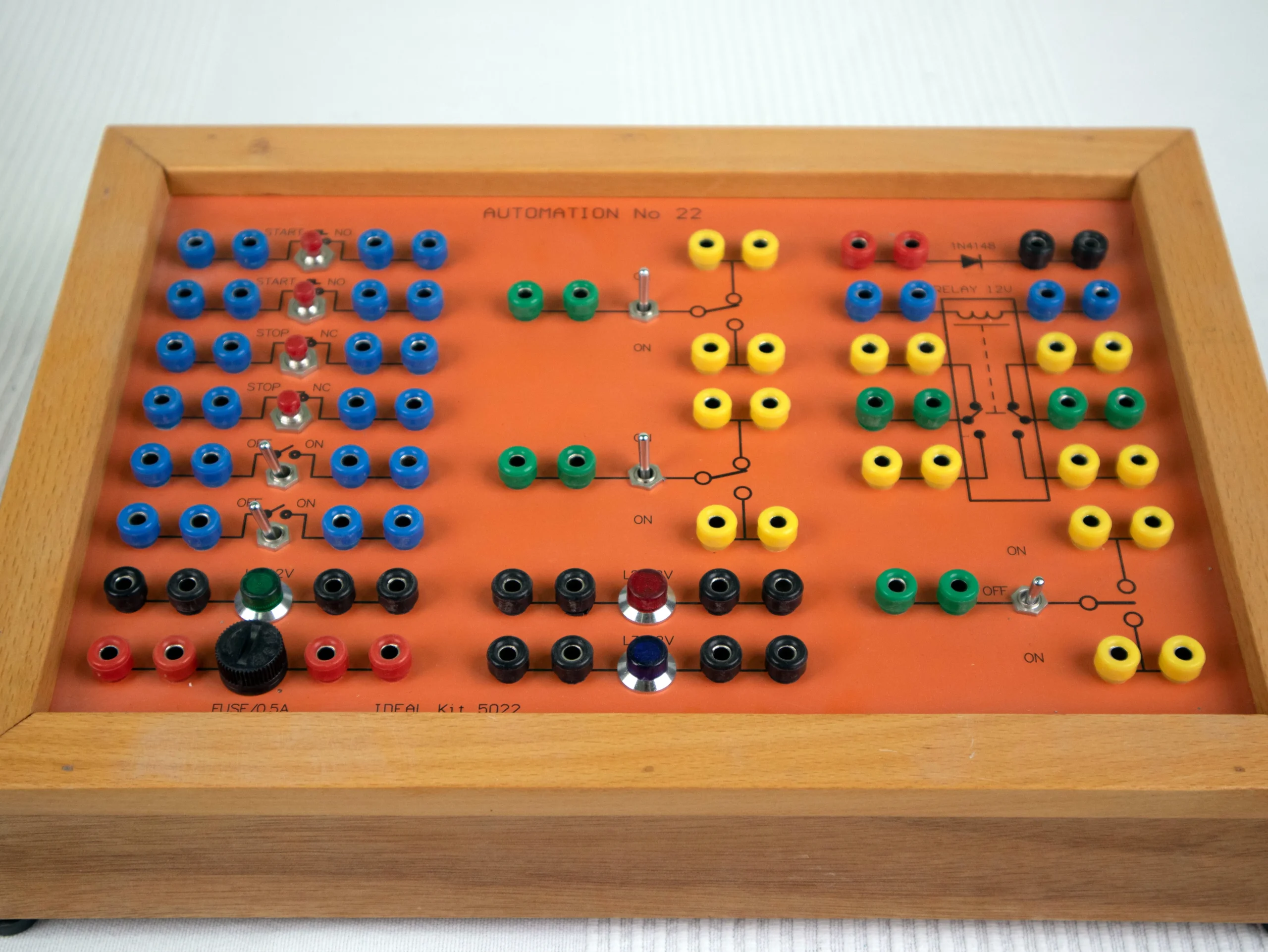

Το συγκεκριμένο μοντέλο IDEAL Kit 5022 (Automation) περιλαμβάνει:
- Στοιχεία Ελέγχου: Στην αριστερή πλευρά ενσωματώνει μπουτόν έναρξης (START – NO) και διακοπής (STOP – NC), καθώς και περιστροφικούς ή προστατευτικούς διακόπτες.
- Ηλεκτρονόμος (Relay): Στη δεξιά πλευρά δεσπόζει ένα ρελέ 12V (Relay 12V) με το αντίστοιχο σχεδιάγραμμα των επαφών του (κοινές, κανονικά ανοικτές-NO και κανονικά κλειστές-NC) αποτυπωμένο στην πρόσοψη, επιτρέποντας την οπτική κατανόηση της εσωτερικής του λειτουργίας.
- Δίοδος Προστασίας: Περιλαμβάνει μια δίοδο 1N4148 τοποθετημένη παράλληλα στο πηνίο του ρελέ για την εξουδετέρωση των ανασυνδυασμένων ρευμάτων (flyback diode).
- Ενδεικτικές Λυχνίες: Στο κέντρο υπάρχουν σειρές από κίτρινες και πράσινες λυχνίες σήμανσης για την οπτική επιβεβαίωση της κατάστασης του κυκλώματος.

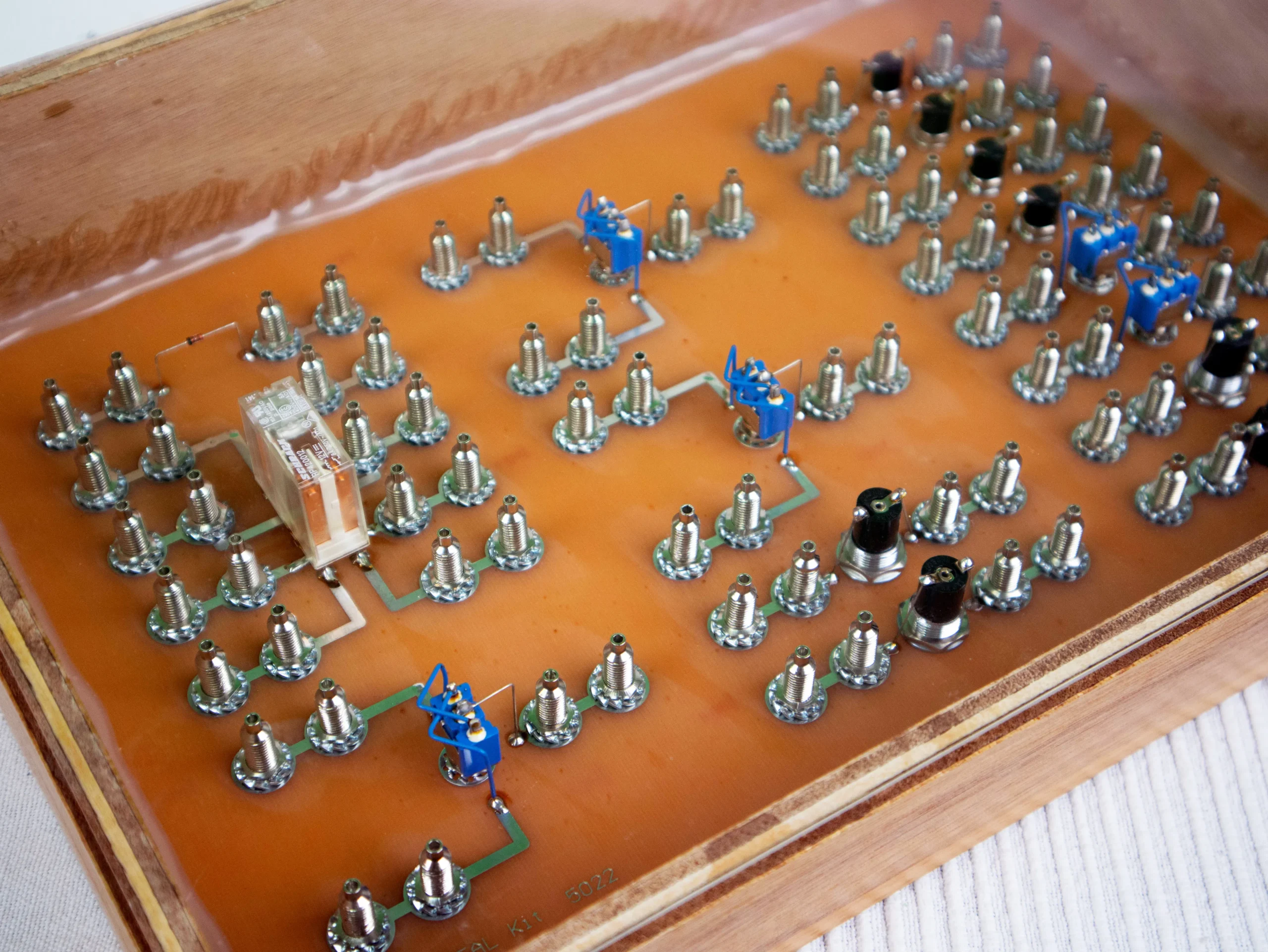

- Ιδιαιτερότητα Σχεδιασμού: Τόσο το συγκεκριμένο μοντέλο, όσο και όλη η σειρά αντίστοιχων εκπαιδευτικών πινακίδων χαρακτηρίζεται από την τοποθέτηση διάφανου plexiglass στο κάτω μέρος έτσι ώστε να είναι ορατά και αναγνωρίσιμα τα εξαρτήματα που χρησιμοποιούνται.
