E05 Προγραμματισμός μικροεπεξεργαστών 8086/8088

Κατασκευαστής:

Μοντέλο:

Χώρα προέλευσης :

Χώρα κατασκευής :

Εμφάνιση :

Προέλευση:

ESA

86/88-2

Ινδία

Ελλάδα, Ινδία

Τέλη δεκαετίας 1980

Εξοπλισμός πρώην ΕΠΛ

Αξία

Λόγω της μεγαλύτερης πολυπλοκότητας και της σπανιότητας των hardware trainers αυτής της γενιάς, η αξία του κυμαίνεται συνήθως μεταξύ 50€ και 100€ σε συλλεκτικές αγορές ή πλατφόρμες μεταχειρισμένων, εφόσον είναι πλήρως λειτουργικός και συνοδεύεται από το τροφοδοτικό του. Πρόκειται για χαρακτηριστικό δείγμα της εποχής κατά την οποία οι μικροεπεξεργαστές 8086/8088 διδάσκονταν πρακτικά σε πανεπιστημιακά εργαστήρια. Τα “Trainer Kits” της δεκαετίας του ’80 και του ’90 αποτελούν άλλωστε τον συνδετικό κρίκο ανάμεσα στους θεωρητικούς υπολογιστές και την πρακτική εφαρμογή. Δείχνουν πώς εκπαιδεύτηκαν οι μηχανικοί που έχτισαν τη σημερινή ψηφιακή υποδομή.Το ESA 86/88-2 έχει αξιόλογη ιστορική αξία αν το εξετάσει κανείς στο πλαίσιο της τεχνολογικής ανάπτυξης της Ινδίας. Η Electro Systems Associates (ESA) είναι από τους πρωτεργάτες της εγχώριας παραγωγής εκπαιδευτικού υλικού πληροφορικής στην Ινδία. Η ESA εξακολουθεί μάλιστα να παρουσιάζει σήμερα τον ESA 86/88-2 ως μέρος της ιστορίας/του εκπαιδευτικού της εξοπλισμού.

Περιγραφή

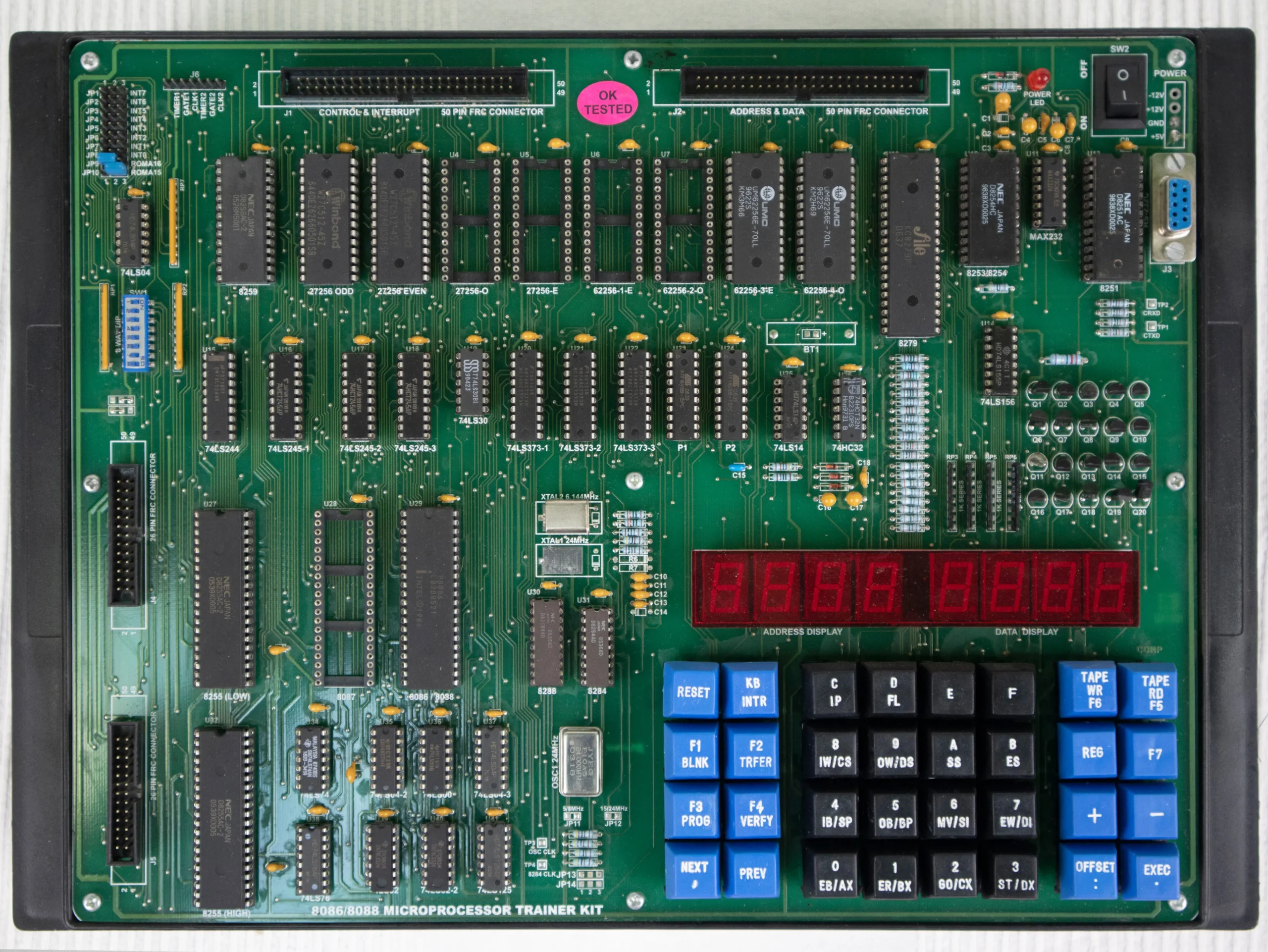

Eκπαιδευτικός εργαστηριακός πίνακας/κιτ μικροεπεξεργαστών (Microprocessor Trainer Kit) για τους επεξεργαστές 8086/8088. Σχεδιάστηκε για την εργαστηριακή διδασκαλία αρχιτεκτονικής υπολογιστών, προγραμματισμού σε γλώσσα Assembly (γλώσσα χαμηλού επιπέδου) και διασύνδεσης περιφερειακών συστημάτων (interfacing).

Κατασκευάστηκε από την Ινδική εταιρεία Electro Systems Associates Pvt. Ltd. (ESA) με έδρα την Bangalore. Το λογότυπο DEGEM στην πρόσοψη της πινακίδας υποδεικνύει ότι ο συγκεκριμένος εξοπλισμός διανέμονταν από τη DEGEM Systems, την ισραηλινή εταιρεία εκπαιδευτικών συστημάτων. Η Degem Systems είναι μια εταιρεία που επίσης αναπτύσσει και προμηθεύει εκπαιδευτικά και επαγγελματικά συστήματα κατάρτισης. Η ESA λειτουργεί ως στρατηγικός συνεργάτης και επίσημος αντιπρόσωπος της Degem Systems στην Ινδία. Μέσω αυτής της συνεργασίας, η ESA προμηθεύει ινδικά πανεπιστήμια, τεχνικά κολλέγια και πολυτεχνικές σχολές με τα ολοκληρωμένα συστήματα ηλεκτρονικής μάθησης της Degem. Ωστόσο το συγκεκριμένο κιτ πιστώνεται αποκλειστικά (σχεδιαστικά και κατασκευαστικά) στη ESA καθώς αφορά στη δική της σειρά από Microprocessor Trainer Kits και αναπτυξιακές πλακέτες embedded συστημάτων.

Ο πίνακας λειτουργεί ως ένας αυτόνομος, μινιμαλιστικός υπολογιστής χωρίς την ανάγκη εξωτερικής οθόνης ή πληκτρολογίου PC. Ο μαθητής εισάγει τις εντολές του προγράμματος (σε κώδικα μηχανής / δεκαεξαδικά opcodes) και ελέγχει τη ροή εκτέλεσης βήμα-προς-βήμα (single-stepping).
Βασικά Χαρακτηριστικά & Διάταξη:
    • Κεντρική Μονάδα: Υποστηρίζει τη μελέτη των επεξεργαστών 8086/8088 της Intel (ή συμβατών κλώνων της AMD/NEC που διακρίνονται στις βάσεις).
    • Μονάδα Εισόδου/Εξόδου: Ενσωματώνει δεκαεξαδικό πληκτρολόγιο 28 πλήκτρων με διπλές λειτουργίες (εισαγωγή δεδομένων 0-F και ειδικές εντολές όπως RESET, NEXT, PREV, REG κ.λπ.).
    • Μονάδα Ένδειξης: Διαθέτει οθόνη 8 ψηφίων LED επτά τμημάτων (7-segment display), χωρισμένη σε πεδίο Διευθύνσεων (Address Display) και πεδίο Δεδομένων (Data Display).

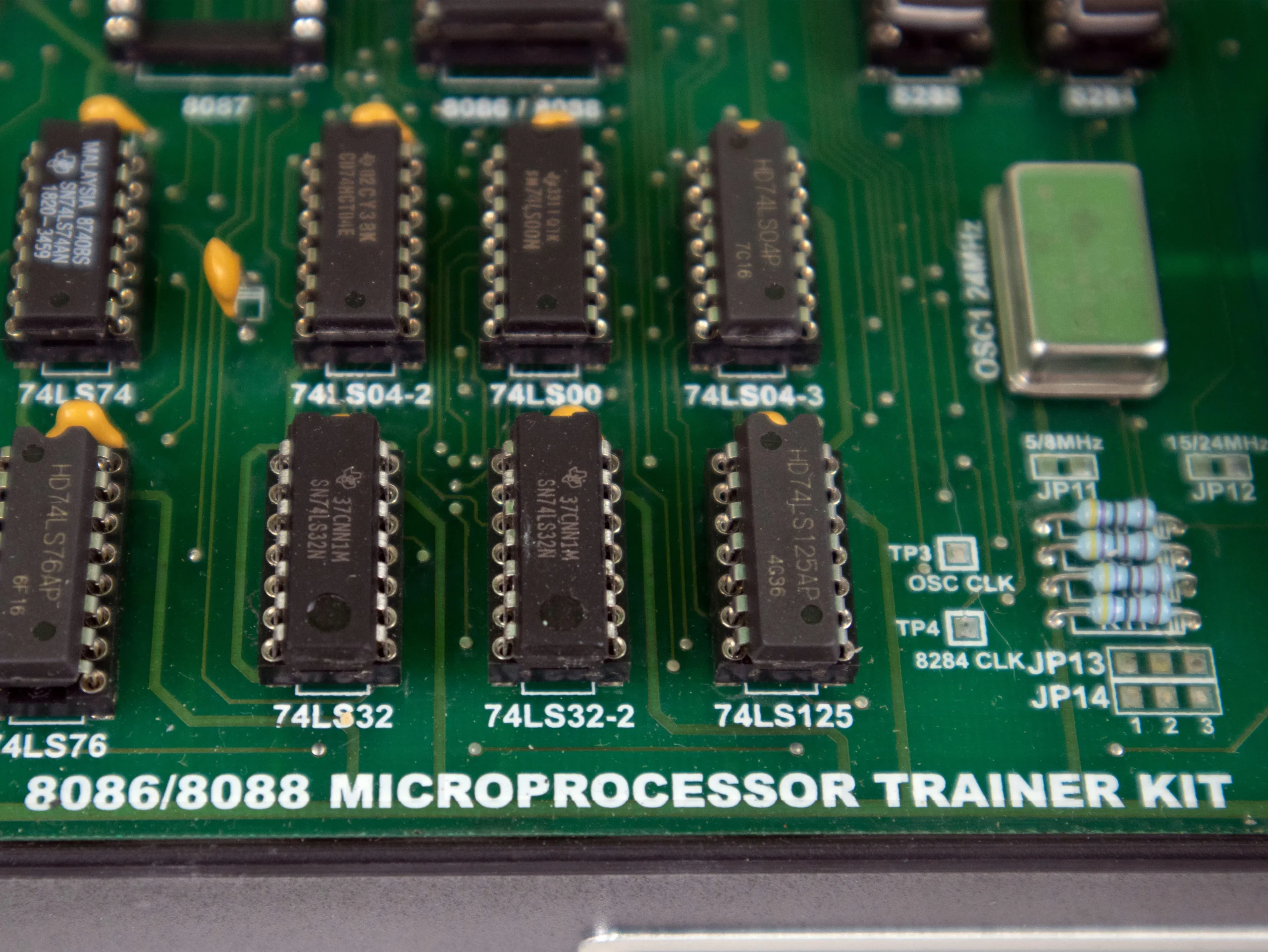

    • Μνήμη και Περιφερειακά: Περιλαμβάνει βάσεις για ολοκληρωμένα μνήμης EPROM (όπως οι Winbond/NEC 27256) και RAM (62256), καθώς και κλασικά τσιπ υποστήριξης όπως ο ελεγκτής προγραμματιζόμενης περιφερειακής διασύνδεσης 8255 (PPI) και ο προγραμματιζόμενος χρονομετρητής 8253/8254.
    • Διασύνδεση (Ports): Διαθέτει σειριακή θύρα RS-232 (μέσω του τσιπ 8251 και MAX232) με βύσμα DB9 για σύνδεση με PC, υποδοχές FRC connector για εξωτερικές πλακέτες/πειράματα, καθώς και διεπαφή για κασετόφωνο (Tape WR/RD) για αποθήκευση προγραμμάτων σε μαγνητική ταινία.
