Πινακίδα Λογικών Κυκλωμάτων (Digital Logic Trainer) για εργαστηριακές ασκήσεις στα Ψηφιακά Ηλεκτρονικά και την πειραματική επαλήθευση της Άλγεβρας Boole. Κατασκευάστηκε στην Ελλάδα κατά τη δεκαετία του 1980 από την εταιρεία Ν. ΑΛΜΑΤΖΙΔΗΣ Α.Ε.
Η πινακίδα επιτρέπει στους μαθητές να κατανοήσουν τη συμπεριφορά των βασικών ψηφιακών πυλών και να συνθέσουν απλά συνδυαστικά κυκλώματα συνδέοντας τις εισόδους και εξόδους με καλώδια.

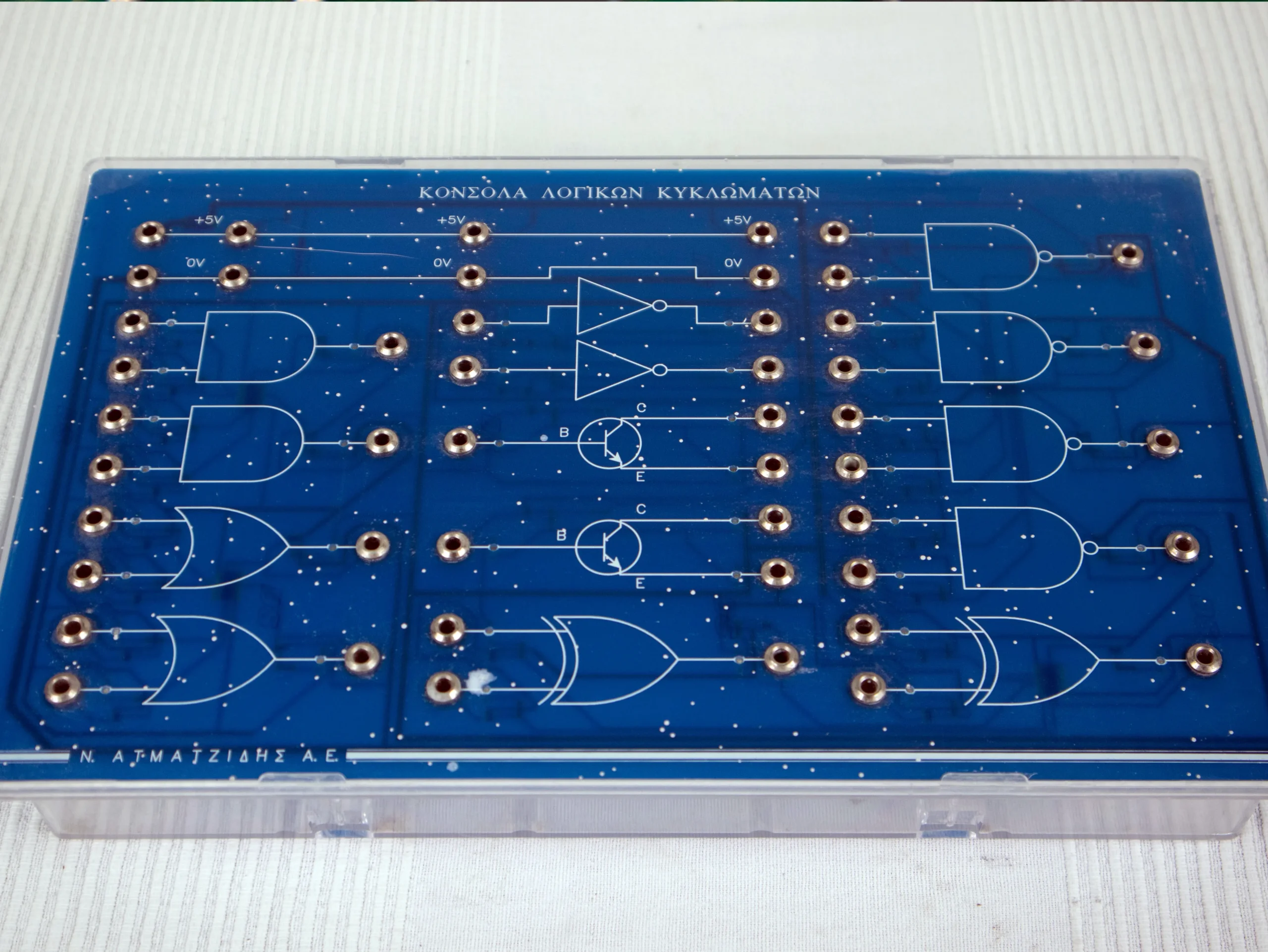

Βασικά Χαρακτηριστικά & Διάταξη:
- Λογικές Πύλες: Στην επιφάνεια του πίνακα είναι αποτυπωμένα τα διεθνή σύμβολα των βασικών λογικών πυλών: AND, OR, NOT (Inverter), NAND, NOR και XOR.
- Γραμμές Τροφοδοσίας: Στο επάνω μέρος υπάρχουν διακριτές οριζόντιες γραμμές για την τροφοδοσία των κυκλωμάτων με +5V και 0V (GND), που αποτελεί την τυπική τάση λειτουργίας για τα ψηφιακά ολοκληρωμένα κυκλώματα της οικογένειας TTL (σειρά 74xx).
- Τρανζίστορ (Discrete Component Section): Στο κέντρο διακρίνονται δύο διατάξεις μεμονωμένων τρανζίστορ (B-C-E). Η ιδιαιτερότητα αυτή επιτρέπει στους μαθητές να ξεφύγουν από το επίπεδο της έτοιμης «μαύρης κουτί» πύλης και να μελετήσουν πώς κατασκευάζεται μια λογική πύλη στην πράξη χρησιμοποιώντας διακριτά ημιαγωγά στοιχεία (λογική RTL/DTL).
- Υποδοχές Σύνδεσης: Οι συνδέσεις πραγματοποιούνται μέσω μεταλλικών υποδοχών (πρεσαριστά πριτσίνια/δακτύλιοι), προσφέροντας μια οικονομική, σταθερή και ανθεκτική λύση για τις ανάγκες ενός σχολικού εργαστηρίου.

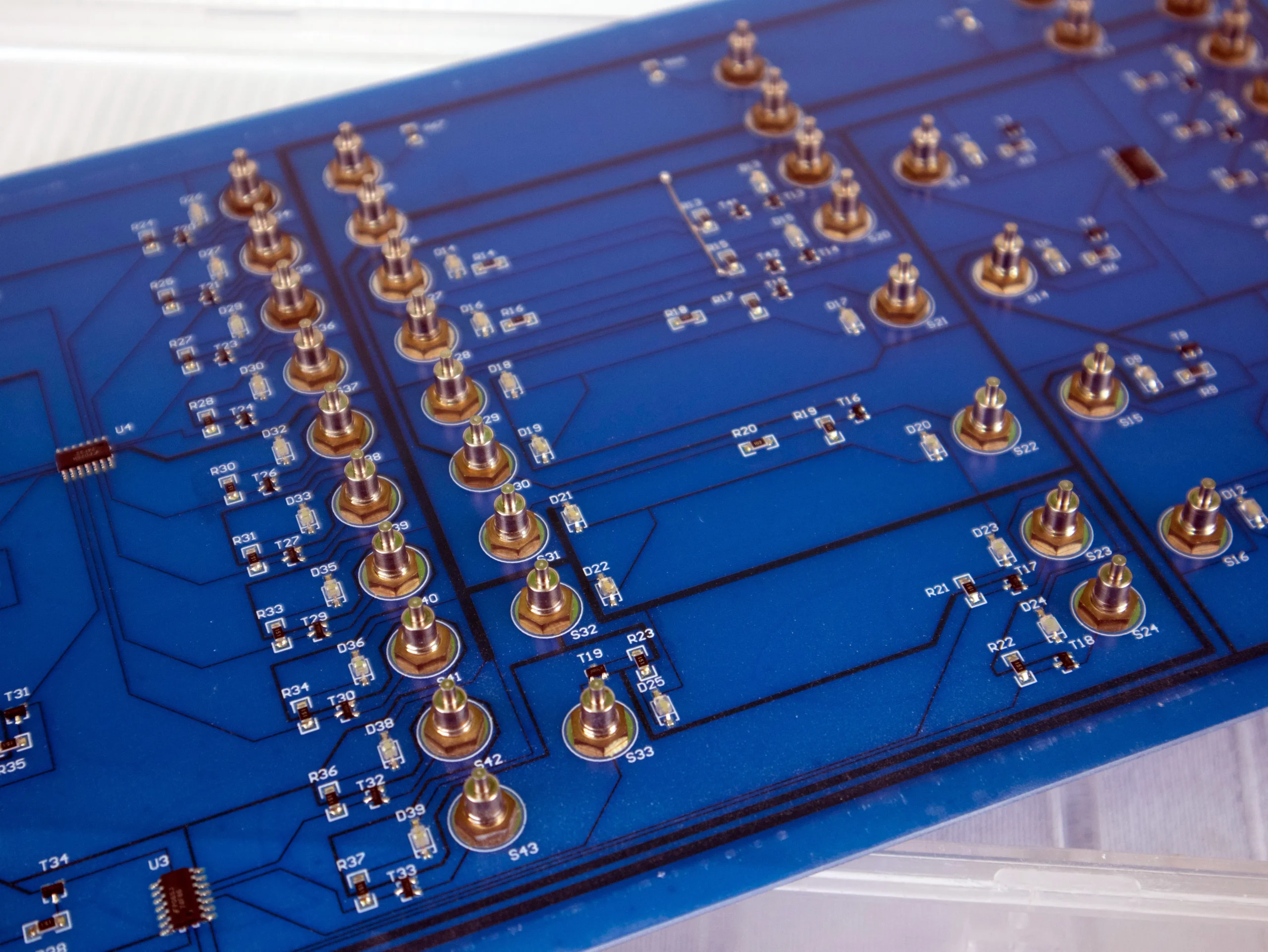

- Σχεδιασμός: Το κύκλωμα προστατεύεται μέσα σε μια διάφανη πλαστική θήκη καθιστώντας ορατά (στο κάτω μέρος) και τα βοηθητικά ηλεκτρονικά εξαρτήματα που χρησιμοπούνται.
